实验室通风系统设计

　　实验室通风与舒适性空调系统的通风设计要求不同，主要目的是提供安全、舒适的工作环境，减少人员暴露在危险空气下的可能。通风主要解决的是工作环境对实验人员的身体健康和劳动保护问题。

　　实验室通风要求新风全部来自室外，然后100%排出室外，通风柜的排气不在室内循环。化学实验室换气要求每小时大于10次，物理实验室每小时大于10次，实验室无人时换气可减少为6次。实验室通风柜设计数量要足够，并且不作为唯一的室内排风装置，仪器室或产生危险物质的仪器上方设局部排风系统

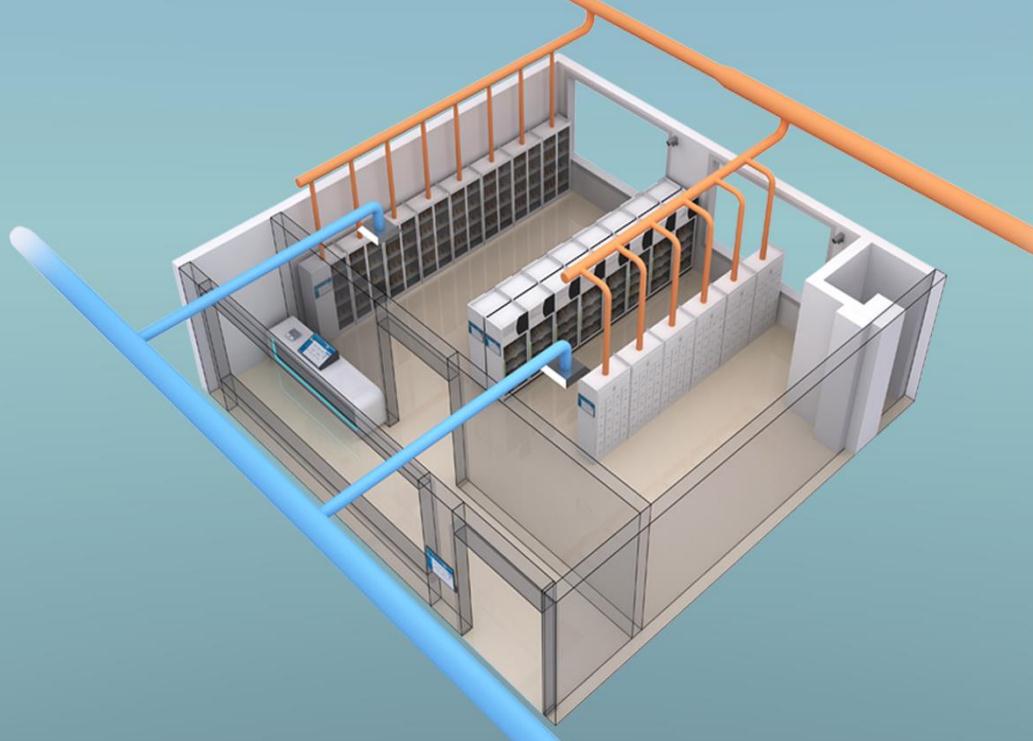

　　实验室的补风一部分来自空调系统直接送入实验室的新风，这部分新风根据实验室排风量的变化而变化；另一部分通过空调系统送入非实验室区域的走道、房间再通过实验室的门缝补给。实验室的负压通过送、排风风量和送排风口的布置来实现，气流组织从办公、管理用房、内走道、到产生危险物质的实验房间。通风柜的位置布置在远离空气流动、紊流大的地方，远离行走区域和空气新风区。新风从远离通风柜的方引入，空气流动路径远离通风柜。



实验室通风系统设计原则

　　1、根据大楼的结构特点，就近开设风井，划分排风和补风系统，管道系统做到“短、平、顺、直”，减小系统阻力，降低系统噪声；

　　2、排风和补风系统达到风量平衡，保持室内-5Pa—-10Pa的负压，防止有害气体的散溢，保证实验人员的身心健康；

　　3、夏天补冷风、冬天补暖风，保证室内温湿度的舒适性；

　　4、采用智能变频控制系统，达到操作方便、节能降噪的目的；

　　5、综合考虑各项因素，采用投资少、运行稳定、运行费用低、运行效果好的成熟工艺；

　　6、所选择的工艺必须满足现场条件，平面布置简洁、紧凑、少占地，并方便生产操作和维护维修；

　　7、非标设备应符合国家或行业相关规范，并保证性能稳定、外表美观；

　　8、在设计中充分考虑噪声、臭味等，防止二次污染的产生，不给周围环境造成新的污染；

　　9、处理设施具备冲击负荷能力，确保废气达标排放。

实验室的两种通风方式：局部通风与全室通风

　　（一）局部通风：

　　局部通风是有害物质产生后就近排出，能以较少的风量排走大量的有害物质，能量省且效果好，能够改善现有的实验室条件，经济且可行。

　　局部通风包括：

　　通风柜通风

　　桌面式通风柜通风

　　生物安全柜通风

　　原子吸收罩通风

　　万向排气罩通风

　　不锈钢排气罩通风

　　排风试剂柜通风

　　排风药品柜及其他实验室排风的仪器设备通风

　　（二）全室通风

　　对整个房间进行通风换气，用送入室内的新鲜空气将房间里的有害气体浓度稀释到卫生标准的允许范围之内，同时，将室内污染的空气直接或经过净化处理后排放至室外大气中。

　　全室通风包括：

　　自然通风

　　机械通风

　　※常用于室内不设通风柜而且又需排出有害物质的房间。

实验室通风系统一般由哪些部分组成

　　实验室通风系统一般由通风设备、通风管道、消声器、风机、控制系统组成。

　　1.通风设备：

　　实验室常用通风设备主要有：

　　排毒柜、原子吸收罩、万向排气罩、桌面式通风罩等。

　　（1）排毒柜是安全处理有害、有害气体或蒸汽的通风设备，作用：用来捕捉、密封和转移污染物以及有害气体，放置其逃逸到实验室内，这样通过吸入工作区域的污染物，是操作者吸入接触的污染物最小化。排毒柜内的气流是通过排风机将实验室内的空气吸进排毒柜，将排毒柜内污染的气体稀释并通过通风系统排到户外后，可以达到低浓度扩散。

　　（2）万向抽气罩是进行局部通风的首选，安装简单、定位灵活。通风性能良好，能有效保护实验室工作人员的人身安全，适用于液相色谱、气相色谱或废气量不大且没有高温的实验。

　　（3）原子吸收罩主要适用于原子吸收仪等涉及高温且需要局部通风的大型精密仪器，要求定位安装，也是整体实验室规划中必须考虑的因素之一。

　　（4）桌面通风罩主要适用于有机化学或需要长时间蒸馏的实验室，在解决这类实验室的整体通风要求中，它是必不可少的装备之一。

　　2.通风管道

　　对于一般的普通建筑，若室内排出的气体没有腐蚀性，通风管道可以采用镀锌钢板，对于产生有腐蚀性气体的实验室，风管应采用耐腐蚀材料的PVC风管或玻璃钢风管。在一般的实验室通风工程，室内大多采用PVC风管、室外采用玻璃钢风管。对于室内层高不足的实验室或采用大型风管的实验室，一般采用矩形风管，以便与现场空间匹配，在满足风管要求的前提下，尽量减小风管占用空间。圆形风管采用插件连接，矩形风管采用法兰方式连接，根据实际情况也可采用插件方式连接。

　　3.风机：

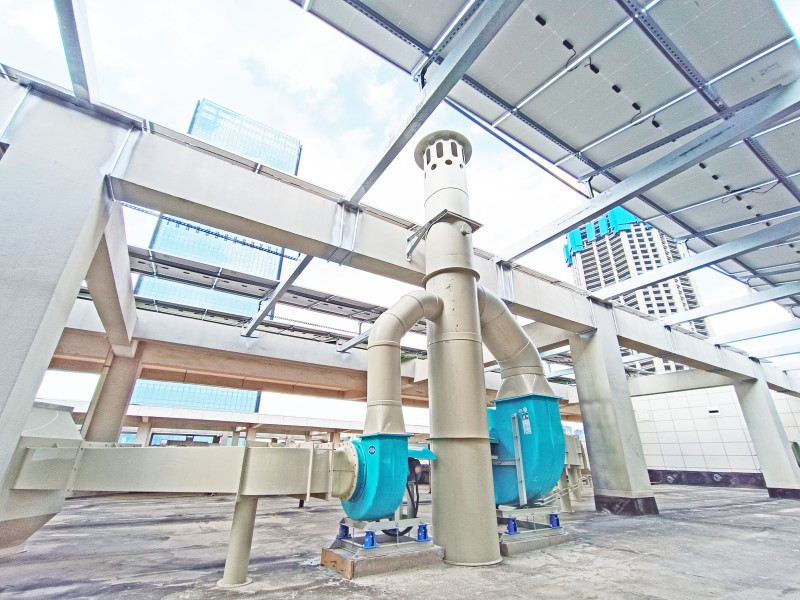

　　风机主要有轴流风机、斜流风机、离心风机。轴流风机、斜流风机适用于风压小、管路短的通风系统，如，直接排至窗外或墙外的通风系统，简称：直排；玻璃钢离心风机适用于管路长的通风系统，如，通过风管井或外墙接管排至屋顶，简称：屋顶排放。风机的材质：一般分为玻璃钢、PP、PVC等。分估计的型号根据风量和风压选择。

　　4.通风控制系统：

　　通风控制系统可根据不同的情况采用不同的控制方式，如，单台通风设备定风量通风控制系统、多台通风设备变频控制系统、多台通风设备变频+变风量通风控制系统。

实验室通风系统规划设计应该考虑的六大要素

　　1.安全

　　安全要素能够保证实验室内操作人员安全，以及保证实验室周边环境安全。各国关于实验室安全都有较为细致的标准，而安全也是实验室最为重要的目的之一。

　　为了保证实验室内操作人员安全，我们需要对各种实验室设备的气流准确控制，例如，常用的通风柜、生物安全柜、万向排风罩以及实验动物设备当中的动物笼架等，其控制目的是保证明验当中产生的有毒有害气体不会溢出而危及人员安全。关于实验室周边环境安全的保证，则通常是经过保证实验室的负压来完成的。

　　2.压力控制

　　通常的生物化学实验室都要求保证实验室负压，防止实验室产生的毒害气体流入临近的办公区域，形成穿插污染。

　　3.节能

　　在能源问题越发慌张的今天，节能曾经成了实验室管理者十分关怀的一个内容。通常的商用建筑物，为了节约能耗，采用的仅仅是15%的新风，而且建筑物是每周5天，每天10小时运作。而关于实验室，采用的常常是100%全新风，每周7天，每天24小时运作，因而能耗宏大，必需在保证平安的前提下，尽量降低能耗。

　　4.温馨

　　保证实验室适宜并且稳定的温湿度，气流稳定无异味，为实验室的工作人员提供一个温馨的工作环境，以进步工作效率。

　　5.易维护

　　过于复杂的系统，常常需求定期维护，维护程序复杂并且费用高。所以一个良好的控制系统应该尽量简单牢靠，维护简单或者不需定期维护。

　　6.便当日后的改造或扩建

　　控制系统的设计应该尽量思索日后的改造和扩建。使得通风柜等设备的更新、移位、增加，实验室压力极性的变换等尽量简单。
