半导体检测实验室布局规划要点

作者:行业资讯    发布日期: 2026-08-09    浏览量:

半导体检测实验室布局规划要点,半导体检测实验室对洁净环境、静电防护、空间动线与设备适配有着极高建设标准,科学合理的布局规划,是保障芯片检测、元器件性能测试、材料分析数据稳定的核心前提,也是满足行业洁净规范、保障生产研发稳定运行的关键。半导体检测实验室布局规划公司必胜邦,深耕半导体行业实验室建设领域,精通高端精密实验室的整体规划、洁净装修、系统配套与设备落地,贴合半导体检测特殊工况需求打造标准化实验空间。半导体检测实验室布局规划设计公司优选广州必胜邦实验室咨询电话:17328073809

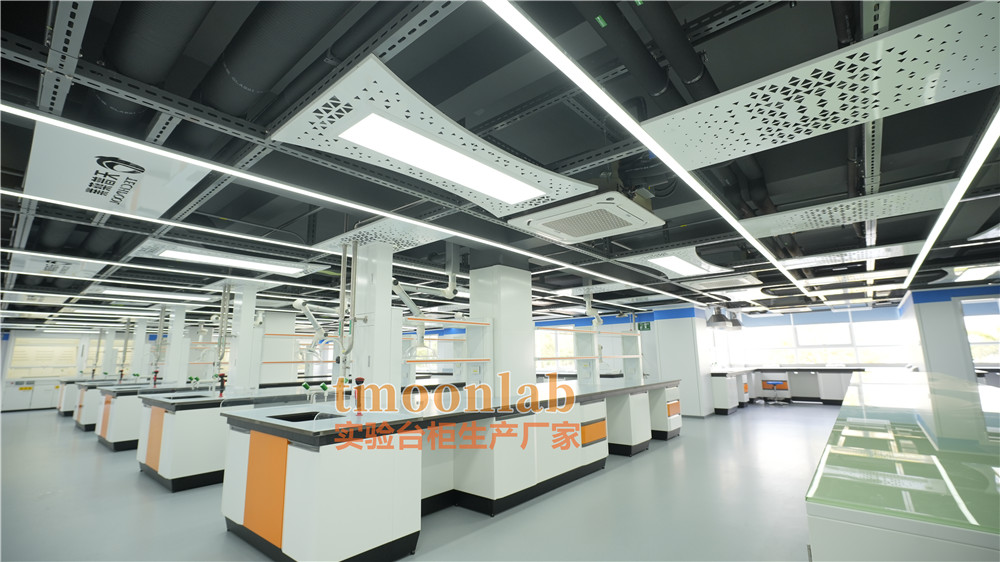

材料检测实验室建设厂家
半导体检测实验室布局规划公司必胜邦,始终遵循行业洁净标准与工艺流程逻辑,坚持分区独立、动静分离、洁污分流的规划原则。结合半导体样品检测流程,科学规划更衣缓冲区、样品前处理区、精密检测区、环境试验区、耗材储存区与设备维护区,通过独立隔断、压差控制、通道分流设计,有效规避粉尘污染、气流干扰与人员动线混乱问题。合理预留大型检测设备运输通道与后期扩容空间,保障各类精密仪器稳定运行,规避环境因素造成的检测误差。

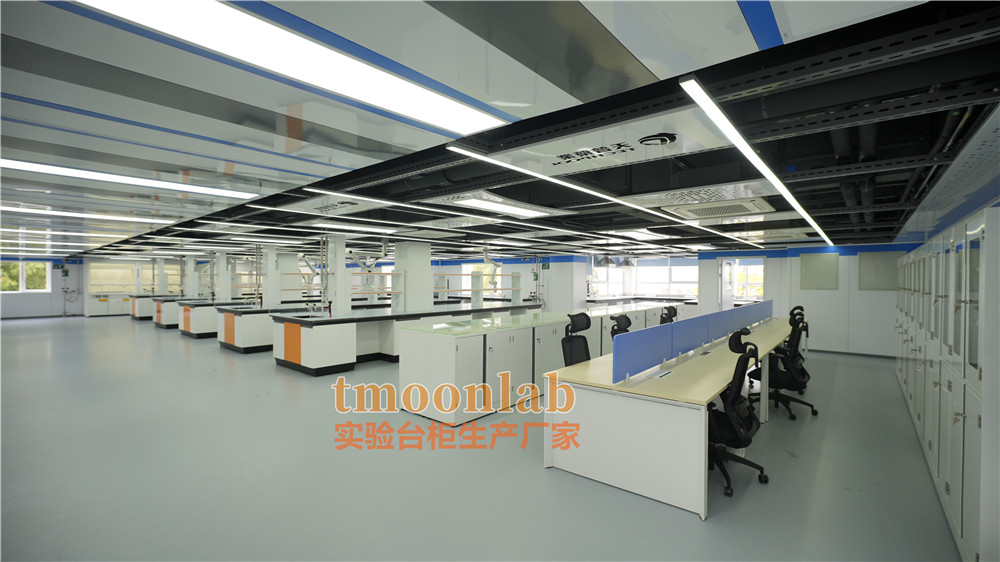

半导体材料实验室建设装修必胜邦
在装修与系统配套层面,必胜邦针对半导体实验室防静电、防尘、恒温恒湿的核心需求定制专项方案。整体采用无缝防尘、耐腐蚀洁净板材,搭配专业防静电地坪,有效消除静电蓄积,适配精密半导体元器件检测作业。同步规划新风净化、恒温恒湿、废气处理、独立供电接地系统,稳定控制实验环境温湿度与洁净度,为半导体精密检测提供稳定合规的作业环境。

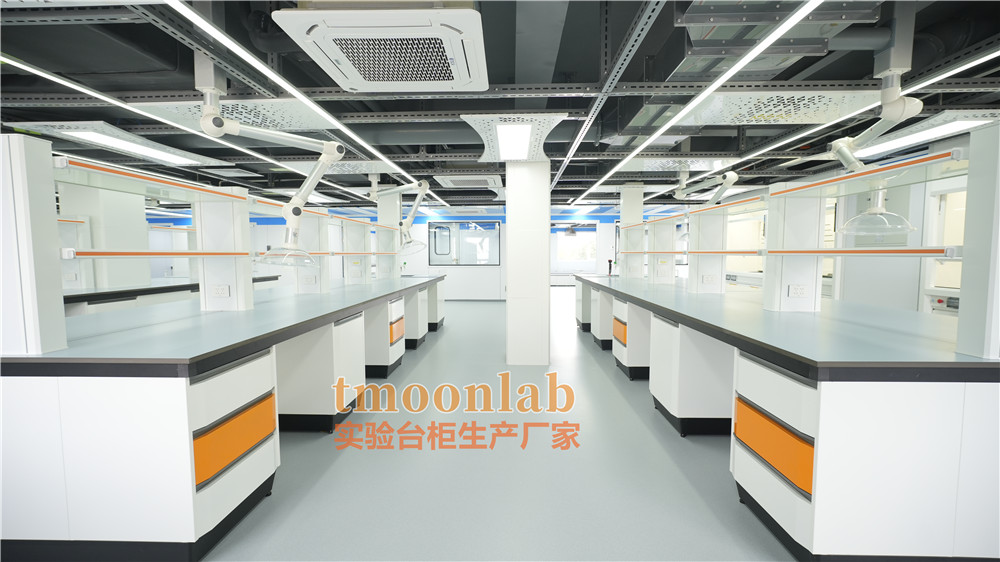

材料实验室建设厂家必胜邦
半导体检测实验室布局规划公司必胜邦,可提供一体化全钢实验室家具配套服务。全系柜体采用加厚冷轧钢板精工打造,经多重防腐、防静电喷涂工艺处理,结构稳固承重性强,可适配高精度检测仪器长期摆放使用。圆弧无死角设计便于除尘清洁,不易积尘滋生污染物,全钢仪器台、设备柜、储存柜可根据分区布局定制尺寸,精准匹配半导体实验室精细化、高洁净的使用场景。
广州必胜邦专注半导体检测实验室规划设计与落地施工,依托丰富的高端实验室项目经验,实现方案定制、洁净装修、系统施工、家具配套、调试交付全流程服务。深耕半导体赛道,熟知行业建设难点与规范要求,以科学布局、严苛工艺、精细化配套,为半导体企业、科研机构打造安全稳定、洁净达标、适配精密检测需求的现代化专业实验室。
